Стационарные посты контроля атмосферного воздуха

Назначение стационарных постов экомониторинга модель «Алмаз».

Система мониторинга атмосферного воздуха включает в себя сеть автоматических станций контроля загрязнения атмосферы и единый информационно-аналитический центр, функции которого выполняет Государственное природоохранное учреждение. Сеть автоматических станций контроля загрязнения атмосферы — это автоматизированная система, позволяющая в непрерывном режиме, с заданной  частотой  и автоматическим усреднением,проводить измерения содержания в воздухе основных загрязняющих веществ: оксида углерода, диоксида и оксида азота, суммарных углеводородов , диоксида серы, сероводорода, озона, аммиака, ароматических, алифатических углеводородов, пыли, аэрозолей, вести  наблюдение за уровнями радиационного фона. Автоматические  станции контроля загрязнения атмосферы проводят измерения метеорологических параметров: скорости и направления ветра, давления, влажности и температуры воздуха.

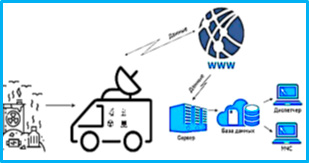

 Интегрированная система мониторинга атмосферы «Алмаз-М»включает один или несколько стационарных постов,передвижные лаборатории,автоматическую систему синхронного сбора и обработки данных измерения от оборудования,размещенного в стаионарных постах и передвижных лабораториях.

Интегрированная система мониторинга атмосферы автоматически выполняет весь комплекс задач, в том числе:
-сбора информации от приборов, путем циклического опроса приборов ;
-отображение информации от приборов в реальном времени;
-управление газоанализаторами и метеорологическими приборами;
-накопление измерительной информации и её первичную обработку;
-выполнение тестовых, диагностических и метрологических процедур;
-формирование и передачу данных в центр мониторинга по каналам связи;
-выполнение команд телеуправления.
Подробное описание ПО стационарных постов описано в соответстующем разделе сайта.

Автоматические средства измерений, не требуют в процессе эксплуатации постоянного присутствия обслуживающего персонала.
Система мониторинга атмосферного воздуха включает в себя сеть автоматических станций контроля загрязнения атмосферы:
-все стационарные и передвижные автоматические станции контроля и передают информацию в единый информационно-аналитический центр.

Назначение стационарных постов :
Непрерывное автоматическое измерение массовой концентрации:
-NO; NO2; NH3; CO; SO2;H2S;HF;HCL;
-массовых концентраций ароматических ,предельных и непредельных углеводородов ;
-радиационного контроля.
-непрерывное автоматическое измерение метеорологических параметров (скорость и направление ветра, давление, влажность, температура, количество осадков);
-непрерывное автоматическое измерение, сбор, обработка и хранение полученных данных и передачи информации от стационарных постов в центр сбора информации;

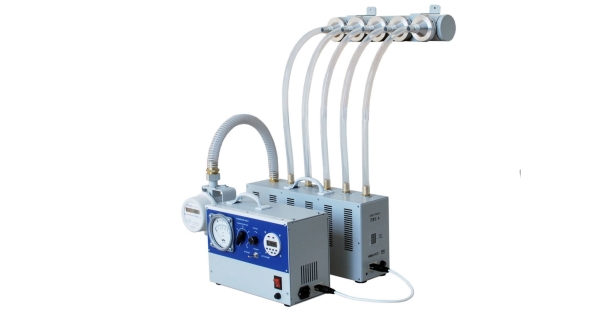

-непрерывный пробоотбор для измерения NaOH; Al2O3; Fe2O3; NiO,  взвешенных веществ;

Состав стационарных экологических постов :

Павильон.
Каркас павильона цельносварной, с обработкой  грунтом.
Пол, стены и потолок павильона изготовлены из сэндвич – панелей дляэксплуатация в районах с холодным и резко- кантинентальным климатом, интервал рабочих температур от минус 55 град.С до плюс 60 град.С. Внутри  павильона автоматически  поддерживается температура от плюс 15 С° до плюс 25 С° .
-Система климат - контроля с удаленным управлением режимами работы;
-Система вентиляции с автоматическим включением-выключением по триггеру датчика температуры в павильоне (температура срабатывания датчика настраивается);
-Система электропитания:
Павильон имеет полностью независимую систему электропитания, которая позволяет при любых ситуациях производить запланированные измерения. В основной принцип системы электропитания заложена её бесперебойность и гибкость по отношению к источнику электроэнергии;
Модуль жизнеобеспечения производства ЗАО «Радиан» представляет собой полностью готовый к монтажу блок, состоящий из покупных изделий, находящихся в свободной продаже в РФ. Все компоненты устанавливаются внутрь блока на DIN-рейку, что облегчает обслуживание и ремонт при необходимости. Модуль не имеет компонентов, которые необходимо дорабатывать прошивкой или пайкой.
Модуль монтируется на стене павильона в месте с хорошим доступом. Модуль имеет интерфейс RS 485 для подключения к компьютеру. По интерфейсу на компьютер передаются параметры системы жизнеобеспечения и аварийные сигналы. Эти данные вместе с измерениями попадают в -Центра Мониторинга:
В дополнение к автоматическому режиму работы система жизнеобеспечения имеет ручной режим работы.
Система электроснабжения монтируется с учетом требований безопасности, изложенных в ПУЭ, ГОСТ 23274-84 и других нормативных документах.

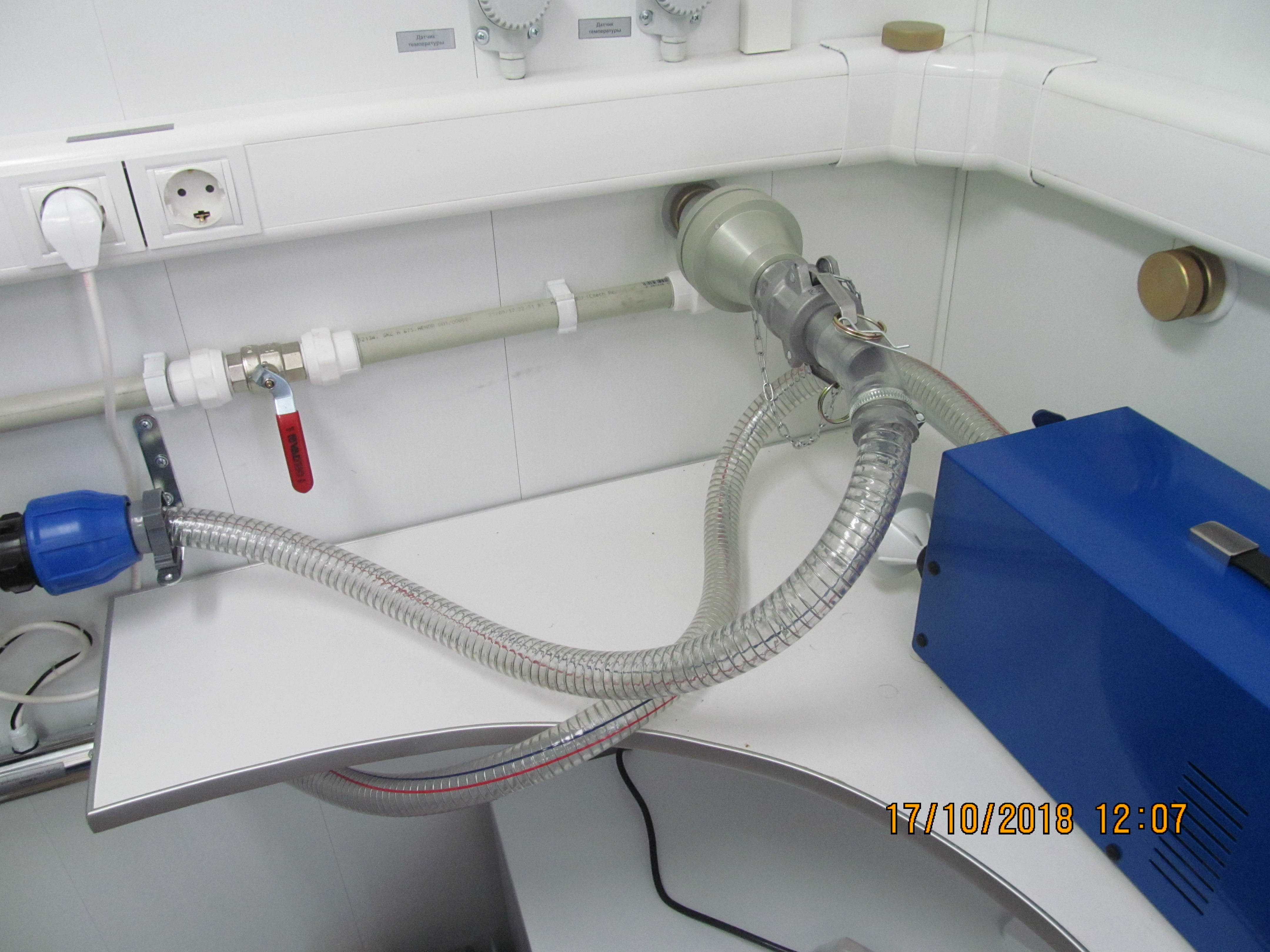

Подача проб для аналитичекого оборудования и хроматографа,пробоотборны устройств, осуществляется с помощью пробоотборного зонда,имеющего встроенное устройство подогрева пробы,обеспечивающего стабилизацию температуры пробы,оборудованного индикатором температуры пробы и интерфейсом обмена данными с персональным компьютером;

Измерительное оборудование стационарного поста состоит из:

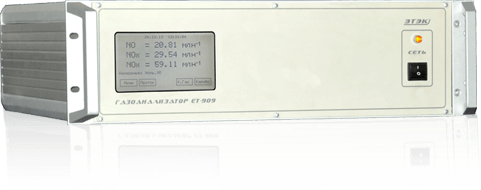

-Автоматических газоанализаторы непрерывного измерения
(NO/NO2/NOх /NH3) с диапазоном измерения: нижний предел: NO /NO2/ NH3. -0,0005/ 0,00076/ 0,00028 мг/м3;
верхний предел : NO от 0 до 0,065 -25,2 мг/м3,;-NO2,NOx от 0 до 38,2, мг/м3 ;-NH3 от 0 - 0,040;0,04-14,145 мг/м3;

-Автоматических газоанализаторов непрерывного измерения SO2/H2S
-нижний предел- SO2/ H2S-0,0008/ 0,00043 мг/м3;
-верхний предел :SO2-53,2 мг/м3 рограммируется);H2S до 3 мг/м3;

-Автоматических газоанализаторов непрерывного измерения СО
-нижний предел-0,046 мг/м3;
-верхний предел-0-232 мг/м3;

-Автоматических газоанализаторов  непрерывного измерения: хлористого и фтористого водорода, метанола.
Принцип измерения: спектрометрия ионной подвижности (лазерный анализатор)
Диапазон измерения: 0,002 – 0,2 мг/м3;


Анализатора пыли-диапазон размеров регистрируемых частиц: 0,01–150 мг/м3

Метеокомплекса:температура -50…+60°C, влажность- 0…100 % ОВ, атмосферное давление - 300…1200 гПа, направление ветра- 0…359,9 ;скорость ветра- 0…60м/с;

Хроматографа для непрерывного автоматического измерения массовых концентраций ароматических углеводородов в атмосферном воздухе (бензола, толуола, этилбензола, ксилолов и фенола и др. ) с ттестованными  МВИ.

Системы сбора и обработки информации, предназначена для круглосуточного автоматического функционирования.

ПО  поста обеспечивает возможность выполнения следующих функций:
-сбор информации от всех приборов стационарных постов о загазованности атмосферы, путем циклического опроса : газоанализаторов ,хроматографа, датчиков температуры воздуха в газовых магистралях, метеокомплекса, датчиков системы жизнеобеспечения и обработки полученной информации;
-управление работой составных частей поста;
-перезапуск программного обеспечения при аппаратном сбое и отключении /включении сетевого питания;
-ведение баз данных и протоколов работы поста;
-сохранение исходной (Raw Data) информации от приборов;
-обеспечение программной логики (обработка исходной информации): усреднение значений в заданном интервале;
-сохранение обработанной информации;
-отображение информации от приборов в реальном времени: создание месячных и суточных отчетов;
-просмотр результатов сбора данных в виде таблиц, формируемых в соответствии с параметрами, введенными пользователем (интервал времени, период усреднения, каналы измерения;
-отображение сохраненной информации за указанный период;
-экспорт отчетов за месяц, за сутки, и таблицы архивных данных в формат MS Excel;
-вывод отчетов в форме ТЗА на печать;
-изменение масштаба отображения на web-странице сформированных отчетов ;
-редактирование параметров связи со станцией (пользователем с правами администратора);
-добавление/удаление пользователей, изменение права доступа других пользователей к ПО поста;
-аварийная информация от системы жизнеобеспечения и электроснабжения отображаются на экране управляющего компьютера с применением цветовой индикации для привлечения внимания оператора и передаются на центральный сервер.

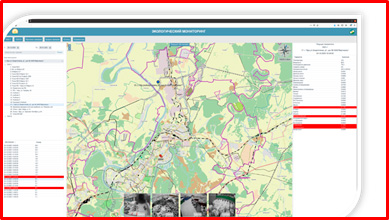

-отображение на карте местности положения поста;
-программно выбираются данные от измерительного оборудования ( во вкладках «Измерения»,« Диагностика ТС», «Режим поста контроля».
