Стандартные образцы

Наименование

Предназначение

Технические характеристики

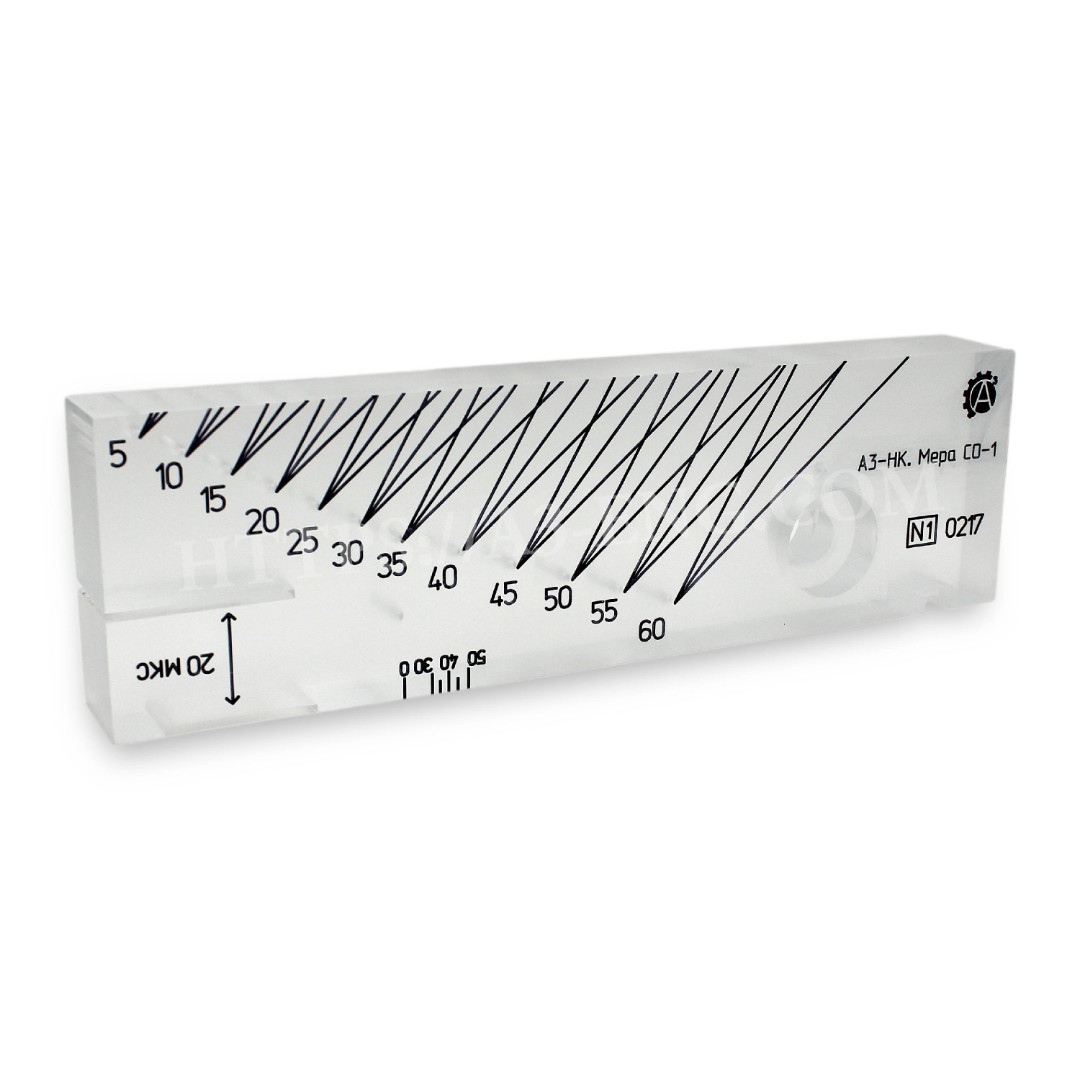

Стандартный образец СО-1

Определение условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа

Изготовлен из органического стекла по ГОСТ 17622;
скорость распространения продольной ультразвуковой волны на частоте 2,5±0,2 МГц при температуре 20±5 °С составляет 2670±133 м/с;
время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс;
геометрические размеры соответствуют требованиям ГОСТ 14782

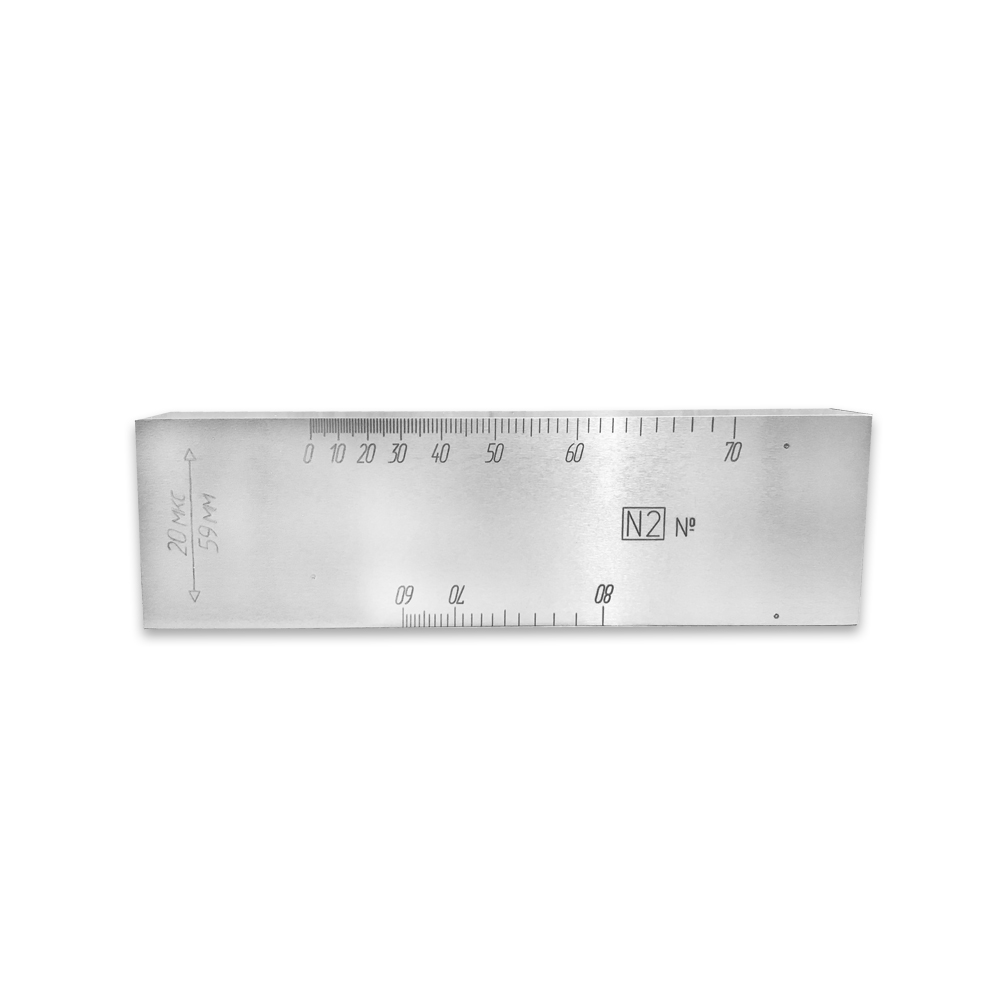

Стандартный образец СО-2

Контроль ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей для определения:

• условной чувствительности;
• мертвой зоны;
• погрешности глубиномера;
• угла ввода луча;
• ширины основного лепестка; диаграммы направленности;
• импульсного коэффициента преобразования;
• предельной чувствительности

Изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637;
скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с;
время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс;
геометрические размеры соответствуют требованиям ГОСТ 14782

Стандартный образец СО-3

Определение точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа;
определение времени распространения ультразвуковых колебаний в призме преобразователя

Изготовлен из стали марки 20 по или из стали марки 3 по ГОСТ 14637;
скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с;
геометрические размеры соответствуют требованиям ГОСТ 14782

Стандартный образец СО3-Р

Определение угла ввода ультразвуковых колебаний;
определение ширины основного лепестка диаграммы направленности наклонного преобразователя;
определение импульсного коэффициента преобразования при контроле рельсового или близкого к нему по акустическим свойствам металла;
определение стрелы преобразователя

Изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637;
скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±118 м/с;
на боковую поверхность образца нанесена шкала значений угла ввода луча от 0° до 70°;
геометрические размеры соответствуют требованиям ГОСТ 18576

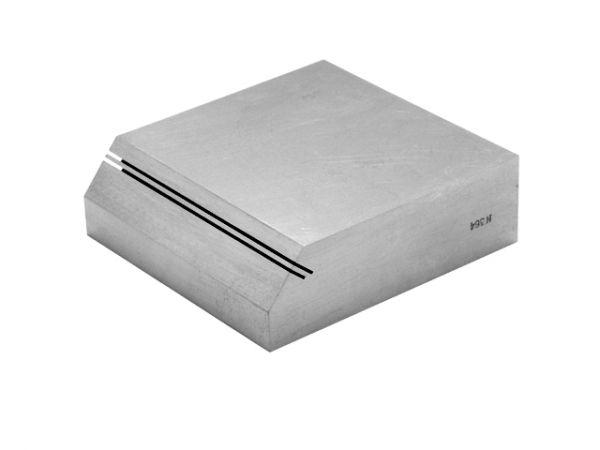

Стандартный образец СО-4

Определение длины поперечной волны и последующего расчета частоты при известной скорости ультразвуковых колебаний, возбуждаемых преобразователями с углами ввода луча α от 40° до 65° и частотой 1,25 ÷ 5 МГц.

Изготовлен из малоуглеродистой стали перлитного класса с мелкозернистой структурой марки 20 по ГОСТ 1050, или марки 3 по ГОСТ 14637;
скорость распространения продольной ультразвуковой волны в образце при температуре 20 С должна быть равна 5900 ± 59 м/с

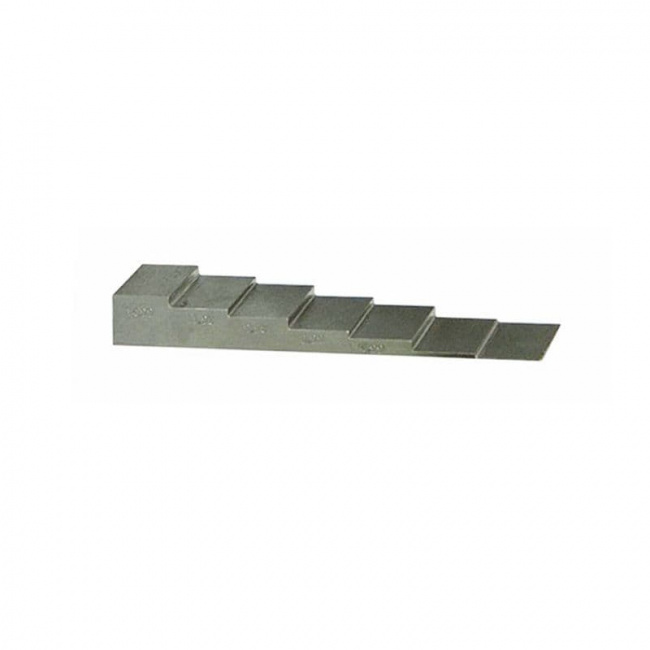

Образец-ступенька (ОС)

Юстировка ультразвуковых толщиномеров

Материал образцов сталь СТ20, алюминиевые сплавы и др. материалы
ОС имеет следующие исполнения:

• СОП - "ступенька" (Н=3,0-10,0-25,0 мм)
• ОС1 – диапазон толщин ступенек от 0,4 до 7мм;
• ОС-2 - диапазон толщин ступенек от 1 до 15мм;
• ОС-3 - диапазон толщин ступенек от 10 до 100мм

Стандартный образец V1

Настройка глубиномера дефектоскопа и проверки линейности развертки;
настройка глубиномера дефектоскопа для поперечных волн;
определение точки выхода УЗК и стрелы наклонного ПЭП;
определение угла ввода наклонного ПЭП;
проверка минимальной глубины прозвучивания, «мертвой» зоны, прямых или раздельно-совмещенных ПЭП;
проверка разрешающей способности прямых ПЭП;
задание условной чувствительности дефектоскопа с использованием прямых ПЭП;
задания условной чувствительности дефектоскопа при работе с наклонным ПЭП

Материал образца V1: низкоуглеродистая мелкозернистая сталь
с малым коэффициентом затухания;
скорость распространения продольной ультразвуковой волны
на частоте 5,0 МГц при температуре 20±5 °С: 5920±30 м/с;
скорость продольных УЗК в материале вставки образца
на частоте 5,0 МГц при температуре 20±5 °С: 2670±100 м/с;
масса: 4,8 кг

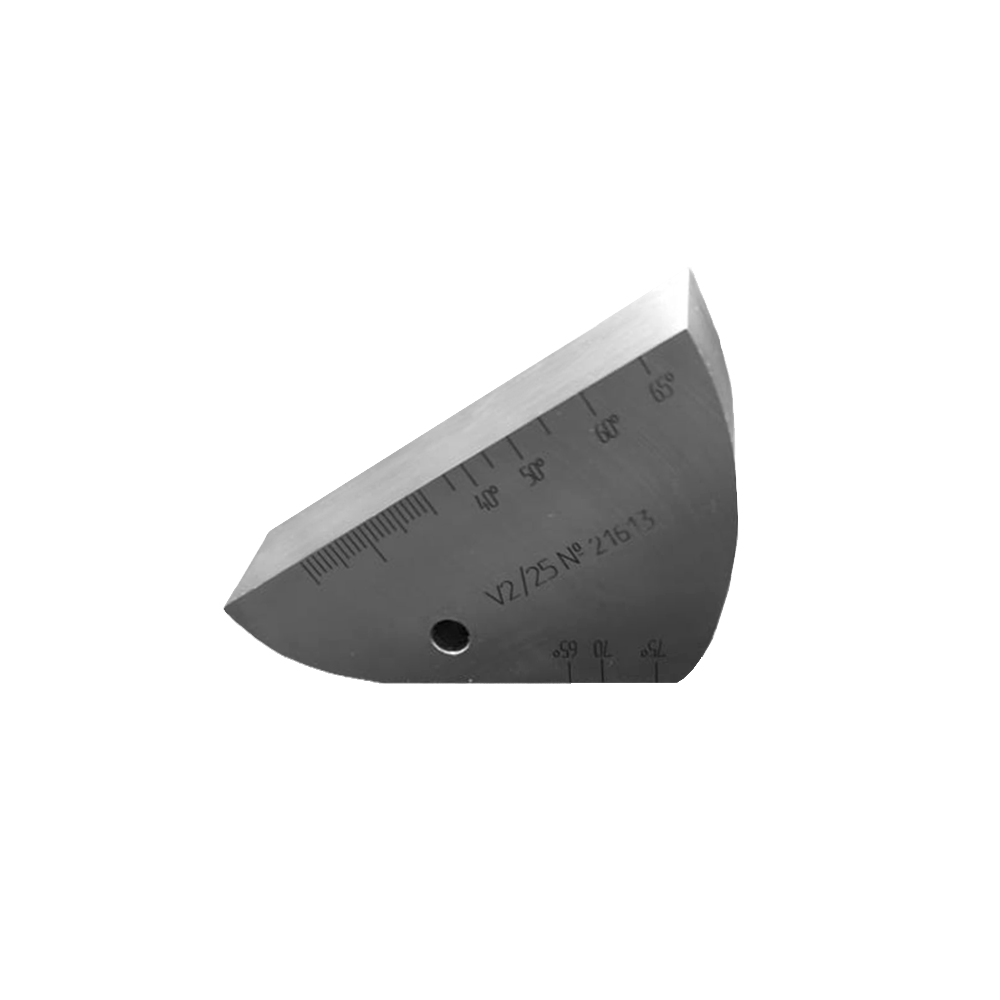

Стандартный образец V2

Настройка малогабаритных и миниатюрных преобразователей;
настройка длительности развертки (диапазона контроля) при работе с прямым ПЭП;
настройка длительности развертки при работе с наклонным ПЭП;
определение точки «0» выхода ультразвуковых колебаний и стрелы наклонного ПЭП;
определение угла ввода наклонного ПЭП;
настройка чувствительности дефектоскопа с прямым ПЭП;
настройка чувствительности дефектоскопа при работе с наклонным ПЭП

Скорость распространения продольной ультразвуковой волны
на частоте 5,0 МГц при температуре 20±5 °С: 5920±30 м/с;
скорость распространения поперечных УЗК в материале образца
на частоте 5,0 МГц при температуре 20±5 °С : 3255±15 м/с;
масса: 0,34 кг

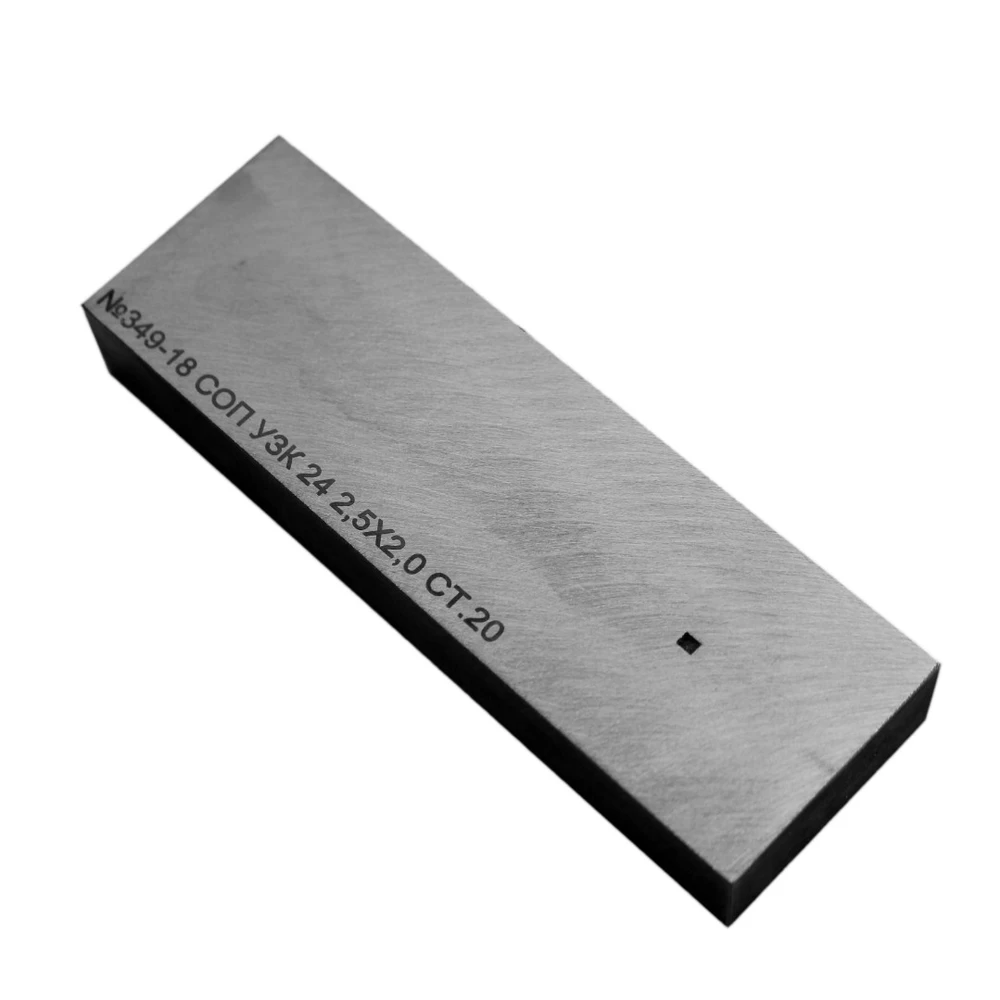

Плоский стандартный образец предприятия (СОП) с угловым отражателем (зарубкой)

Настройка длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных изделий большого диаметра

Изготавливается с 1 или 2 зарубками;
существует возможность изготовления до 4-х зарубок на стандартном образце, по 4-м нормативным руководящим документам;
геометрические размеры образцов СОП (толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля

Трубный стандартный образец предприятия (СОП) с угловым отражателем (зарубкой)

Изготавливается с 1 или 2 зарубками;
существует возможность изготовления до 4-х зарубок на стандартном образце, по 4-м нормативным руководящим документам;
геометрические размеры образцов СОП (толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля
