Экраны усиливающие флюоресцирующие для дефектоскопии УПВ предназначены для сокращения времени экспозиции при проведении рентгеновской дефектоскопии с использованием специальной радиографической синечувствительной пленки.

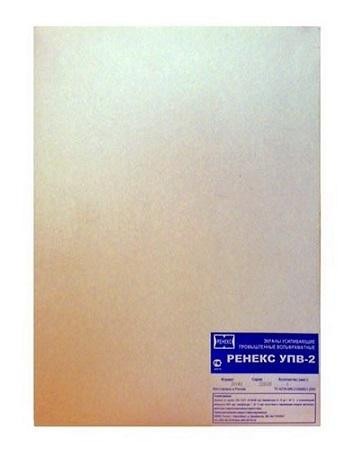

Экраны усиливающие флуоресцирующие для дефектоскопии УПВ представляют собой слой люминофора, нанесенного на пластиковую высокорефлектирующую основу.
Экраны УПВ, выпускаются в виде комплектов, состоящих из двух экранов одного формата, складываемых вместе рабочими поверхностями внутрь.
Применение экранов УПВ позволяет преобразовать рентгеновское и гамма-излучение, несущее информацию о просвечиваемом материале, в световое, к которому максимально чувствительна радиографическая пленка. Вследствие этого, обеспечивается существенное сокращение времени экспозиции по сравнению с безэкранной съемкой при высоком качестве изображения.
Экраны УПВ рекомендуется использовать при напряжениях на рентгеновской трубке в диапазоне 100 – 400 кВ. и излучении источников гамма-излучения с энергией до 0,35 МэВ. Экраны могут быть использованы и при других параметрах источников излучения.
Экраны УПВ размещаются в плоских или гибких кассетах, обеспечивающих плотный контакт с радиографической пленкой. При вклеивании экранов в кассеты необходимо пользоваться двухсторонней липкой лентой.
Запрещается использование клеев, содержащих органические растворители!
Рекомендуемые технические радиографические плёнки для совместного применения с усиливающими флюоресцирующими экранами УПВ: ТАСМА РТ-1; ТАСМА РТ-1В; ТАСМА РТ -1TN; KODAK INDASTREX HS 800; AGFA NDT F8.
Технические характеристики:
|
Характеристика экранов, маркировка экранов |
Разрешающая способность экранов, пар линий/мм не менее |
Чувствительность комбинации экранов с плёнкой РТ-1, |
Коэффициент пересчета экспозиции при переходе от плёнки РТ-1 к комбинации экранов с плёнкой РТ-1 |
Состав и конструкция экранов |
|
Экраны флуоресцирующие повышенной разрешающей способности УПВ-1 ПРС |
6.00 - 8.00 |
100 |
30 |
CaWO4 сдобавлением красителя для улучшения разрешающей способности |
|
Экраны флуоресцирующие общего назначения УПВ-2 |
3.50-4.00 3.00-3.50 |
350 620 |
100 180 |
CaWO4 CaWO4 +Y2O2S:Tb |
|
Экраны флуоресцирующие высокого усиления и повышенной яркости УПВ-3 ВУ |
3.20-3.80 |
1200 |
350 |
BaFBr:Eu |
Примечание: Приведенные в таблице величины параметров определены при напряжении на аноде рентгеновской трубки - 220 кВ (непрерывный режим), дополнительном фильтре 25 мм Fe + 2 мм Cu, фокусе 3 мм, фокусном расстоянии 100мм.
