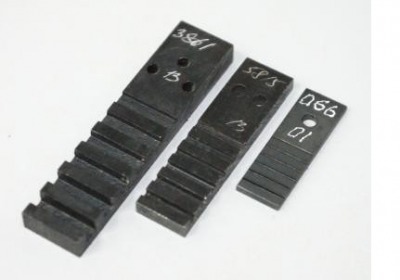

Канавочные эталоны чувствительности предназначены для определения чувствительности радиографического контроля.
Параметры дефектов определяются методом визуального, или с помощью денситометров, сравнения потемнений изображения дефектов с эталонными канавками.
Канавочные эталоны чувствительности изготавливаются из металла или сплава, основа которого по химическому составу аналогична основе контролируемого сварного соединения. Наиболее используемые – из железа. Маркируются как №1, №2, №3. Номер определяет размер эталона. Иногда обозначают как №11, №12, …, №22, … №32, …., где первая цифра означает материал эталона Fe – 1, Al – 2, Ti – 3 и т.д., а вторая – номер (размер).
Параметры эталонов:
| Номер эталона Fe |
Глубина канавок, мм |
Шаг канавок, мм |
|||||
|
11 |
0,60 |
0,5 |
0,40 |
0,3 |
0,20 |
0,10 |
2,5 |
|
12 |
1,75 |
1,5 |
1,25 |
1 |
0,75 |
0,50 |
4,0 |
|
13 |
4,00 |
3,5 |
3,00 |
2,5 |
2,00 |
1,50 |
6,0 |
Комплект поставки – канавочный эталон, упаковка, сертификат о калибровке.
Используемые эталоны чувствительности должны подвергаться метрологической аттестации не реже одного раза в 5 лет.
