Пояс мерительный (маркировочный, мерный) со свинцовыми цифрами толщиной 1,6 мм (евростандарт) является вспомогательным инструментом для облегчения определения месторасположения дефектов сварного шва при проведении радиографического контроля.
Применение пояса мерительного при расшифровке рентгенографических снимков способствует точному и оперативному установлению координат дефектов сварки относительно трубопровода.

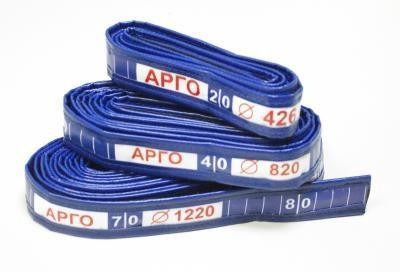

Пояса мерительные выпускаются различных типоразмеров - в зависимости от диаметра трубопровода или длины окружности.
Пояса мерительные представляют собой гибкую фиберглассовую ленту с нанесенной несмываемой краской шкалой с ценой деления 2мм. Внутри ленты вставлены свинцовые пластины толщиной 1 мм через каждые 5 сантиметров и свинцовые цифры 8x5x1,6 мм через каждые 10 сантиметров. Пластины отмечают длину по левому краю. С обеих сторон пояс защищен лентами на основе биаксиально ориентированного полипропилена, армированного стекловолокном.
Рекомендуется свертывание и развертывание пояса проводить при температуре до -5°С. При более низких температурах не рекомендуется резко сгибать и разгибать пояс.
Крепление пояса мерительного на стык трубопровода осуществляется с помощью текстильной застежки. Не рекомендуется осуществлять перемещения закрепленного на трубе пояса.
Принцип действия пояса мерительного основан на том, что при прохождении ионизирующего излучения через свинец последнее ослабляется и на негативе рентгеновской пленки получается четкое изображение цифр.
